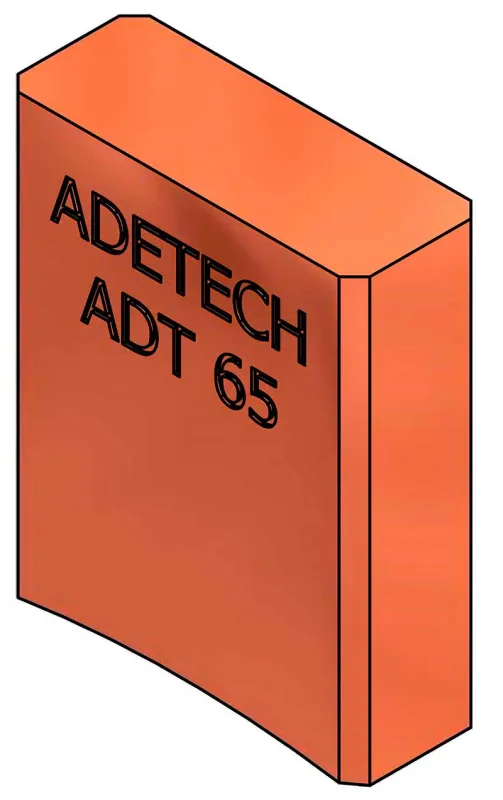

O Material das escovas de metal grafite são obtidos através de uma mistura de grafite e pós metálicos, especificamente cobre, e por isso possuem alta condutividade elétrica.
Dependendo da quantidade de pó metálico e da estrutura, a resistividade elétrica do material é da ordem de 0,1 a 10 µ ohms m. Disso resultando baixas resistências de contato e tensões de transmissão.
O grafite utilizado nesse material garante boas propriedades deslizantes, que são necessárias para operação satisfatória da máquina.
A máxima velocidade periférica se situa em 30 m/s. Dependendo da porcentagem metálica, densidades de corrente de até 25 A/cm² são possíveis em operação contínua.
O principal campo de aplicação para escovas de metal grafite é máquina de baixa tensão, com altas densidades de corrente e condições de comutação não muito extremas, e em anéis coletores com alta densidade de corrente.
DIMENSÕES E FORMATOS DE ESCOVAS DE METAL GRAFITE
As dimensões das escovas de metal grafite são determinadas de acordo com as normas DIN 43000/1 e 136/3 na sequência t x a x r sendo:
- t Tangencial (dimensão do sentido do perímetro do comutador ou anel coletor)
- a Axial (dimensão do sentido do eixo do comutador ou anel coletor)
- r Radial (dimensão do sentido do diâmetro do comutador ou anel coletor,
Para evitar equívocos solicitamos especificar as dimensões de uma escova sempre na sequência t x a x r.
As dimensões tangencial e axial das escovas de metal grafite devem ser medidas com precisão de 0,1mm, enquanto que para a dimensão radial é suficiente indicá-la em milímetros inteiros. De acordo com as normas DIN e IEC, as escovas fornecidas com tolerâncias negativas (dimensões t e a) adequando-as assim a todos os portas escovas normalizados.
A pressão aplicada nas escovas de metal grafite influencia consideravelmente o seu desgaste, ela deve ser adequada às condições de operação, isto é, tipo e aplicação da máquina, assim como a qualidade e a secção da escova de carvão.
